¿POR QUÉ LA FONTANERÍA ES PRIMORDIAL PARA MI PISCINA?
La fontanería es un elemento crucial para la construcción de una piscina, ya que asegura la circulación de agua adecuada, la filtración eficaz, la calefacción correcta y la seguridad de los usuarios. Las tuberías, conexiones, válvulas y equipos necesarios para la circulación de agua deben ser de calidad superior para evitar fugas de agua y problemas de presión. Una fontanería de piscina mal diseñada o mal instalada puede causar problemas costosos y frustrantes. En resumen, una fontanería bien diseñada e instalada permite disfrutar plenamente de la piscina y evitar problemas.
¿QUÉ TUBERÍA UTILIZAR PARA LA FONTANERÍA DE UNA PISCINA?
Las tuberías de piscina son un elemento clave de la fontanería de piscina, permitiendo transportar el agua de la bomba hacia los equipos de la piscina tales como los filtros, calefactores y skimmers. Las tuberías son generalmente de PVC para resistir a las inclemencias del tiempo y a la corrosión, y están disponibles en diferentes tamaños para adaptarse a las especificaciones de la piscina. Las tuberías deben ser de calidad superior para garantizar una circulación de agua adecuada en la piscina y estar conectadas a los equipos de la piscina mediante conexiones de PVC.
Las tuberías tienen varias funciones en una piscina:
- Conectar el vaso y el local técnico donde está instalado el sistema de filtración
- Insertar equipos como el calefactor, el regulador de pH, el electrolizador…
- El objetivo de estas canalizaciones es poder optimizar el caudal de la filtración para un mejor reciclaje del agua. El sistema de filtración de la piscina transporta entre 6 y 24 m³ de agua por hora, según el volumen del vaso.
- Establecer la red de aguas residuales de la piscina
Es por tanto primordial elegir canalizaciones de calidad, adecuadas para esta tarea.
¿TUBERÍA DE PVC RÍGIDO O TUBERÍA FLEXIBLE?
Tenga en cuenta que una vez enterradas, sus canalizaciones ya no son accesibles o lo son, con trabajos bastante pesados. Por lo tanto, sus tuberías deben ser resistentes en el tiempo a los productos químicos, a la presión del agua y al terreno.
Tubería rígida para la piscina
Las características
La tubería rígida es muy resistente, pero puede temer los movimientos del terreno debido a su rigidez.
Elija una tubería PVC PN16 que resista a una presión de 16 bares en lugar de la PN10.
Se presenta en forma de tubo de 4 y se vende por metro.

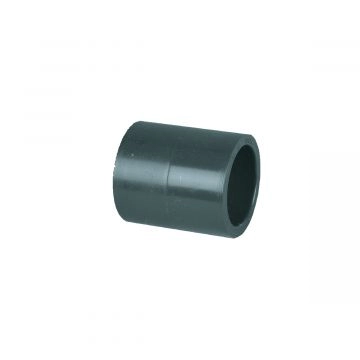

Es necesario pegar las conexiones a la tubería (lo mismo para el 63, el 75 y el 90).
Su uso
Alrededor del vaso
La tubería PVC rígida se utiliza para bajar las canalizaciones hacia el suelo (es el circuito vertical).
Conecta las piezas a sellar a la canalización horizontal.
Por lo tanto, las colocará al nivel de los skimmers, de las boquillas de impulsión.

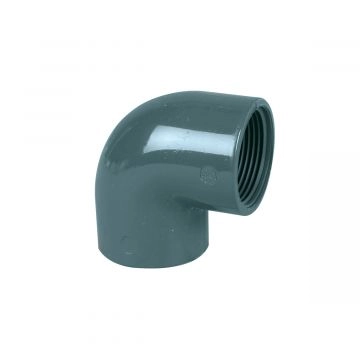

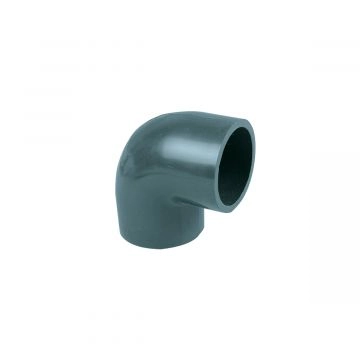

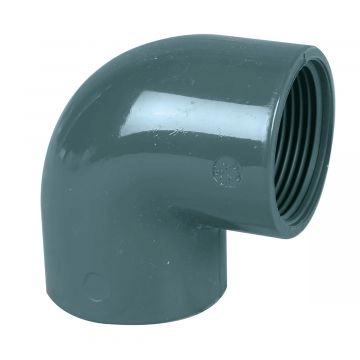

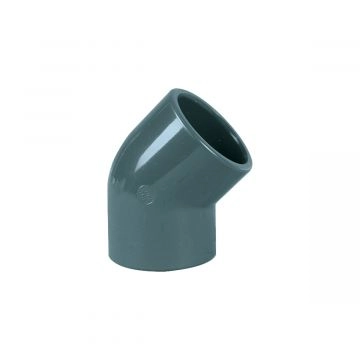

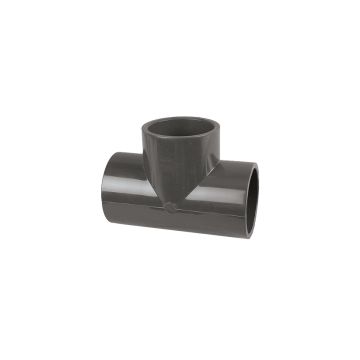

Necesitará conexiones PVC en té, en ángulo o en curva… de decapante, de pegamento…
Para el resto de las conexiones, pasará al PVC flexible.
La canalización (aunque horizontal) de la toma de aspiración está montada con tubería PVC rígida, ya que soporta una presión muy fuerte que una tubería flexible no podría soportar.
El PVC rígido es obligatorio si tiene la intención de poner un robot con un sobrepresor (como los robots Polaris).
Podrá hacer todas sus canalizaciones en PVC rígido de 16 bares, solo si:
- El suelo es estable.
- Su piscina tiene una forma simple y un tamaño estándar.
- El local técnico está cerca de la piscina (5 metros máx.)
En el local técnico
Solo hay tubería rígida PN 16. Le permite:

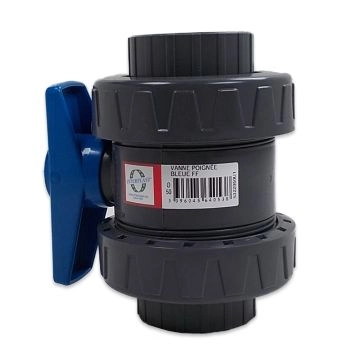

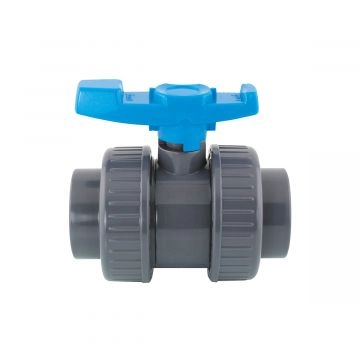

- Colocar las válvulas de entrada de agua
- Conectar los diferentes equipos, bomba, filtro de piscina, y equipos complementarios
Necesitará conexiones, válvulas, los collares de fijación permiten fijar las canalizaciones en las paredes.
Tubería flexible para piscina
Las características
Si la tubería PVC flexible es más frágil que el PVC rígido, resiste mejor a los movimientos del terreno.
Su resistencia a la presión también es menos importante.
Es más fácil de enterrar y se adapta en caso de curvas.
Genera menos pérdidas de carga, ya que pondrá pocas o ninguna conexión, tés, codos que frenen el paso del agua.

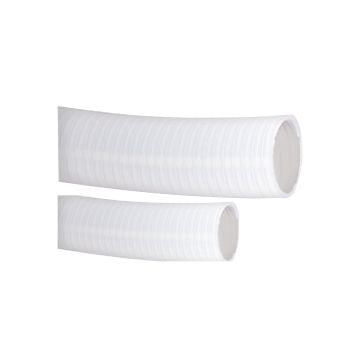

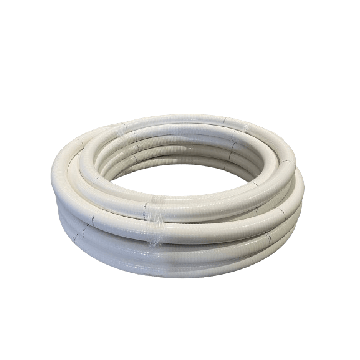

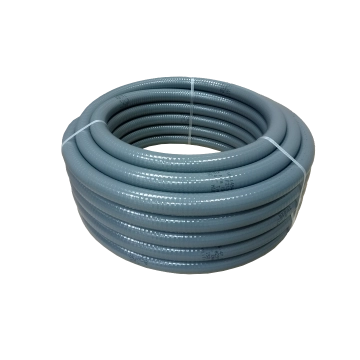

Prefiera la tubería flexible PVC corrugada (o en espiral), más resistente. Las espirales son exteriores, el interior de la tubería es liso, ¡el agua pasa sin restricciones! Se presenta en forma de rollo de 25 metros y se vende por metro.
Uso de la tubería flexible para la piscina
Se utiliza únicamente alrededor de la piscina, para las canalizaciones horizontales. (excepto toma de aspiración)
Conecta las tuberías de PVC rígido (circuito vertical) al local técnico.
El desagüe de fondo está conectado, desde el principio, a tubería en PVC flexible.
¿QUÉ DIÁMETRO PARA LAS CANALIZACIONES DE PISCINA?
El diámetro de las canalizaciones está en consonancia con la potencia de la bomba y debe tener en cuenta el volumen de la piscina. Puede tener una influencia en la potencia de la bomba.
Si, por razones de economía, se siente tentado de comprar tuberías de 50 en lugar de 63 (ya que son sensiblemente menos costosas), sepa que las tuberías más pequeñas aumentan la pérdida de carga del circuito hidráulico. Por lo tanto, estaría obligado a tomar una bomba más potente, por lo tanto, más cara en la compra y más consumidora de electricidad.
Debe tener en cuenta que, en este caso, la presión de la bomba puede ser demasiado fuerte y que las tuberías subdimensionadas corren el riesgo de dañarse.
Algunas pistas para elegir el diámetro correcto
Ø 38 mm
Son, la mayoría de las veces, destinados a las piscinas elevadas como las piscinas Intex.
Estas tuberías seccionables por tramos de 1,50 son flexibles.
Se fijan con collar de sujeción.
No se entierran. Al final de la temporada, durante el invernaje, después de haberlas purgado, las guarda.
Ø 50 mm
Este diámetro es el más comúnmente utilizado, es adecuado para:
- Piscinas hasta 9 X 4 X 1, 50, es decir, un volumen de aproximadamente 55 m³ (según la ubicación del local técnico)
- Un caudal de filtración inferior a 15 m³/h
Ø 63 mm
Las tuberías de 63 se utilizan para:
- Vasos con dimensiones superiores a 9 X 4 X 1,50, es decir, para un volumen superior a 55 m³ e inferior a 99 m³
- Un caudal superior a 14 m³/h, e inferior a < 22 m³/h
Ø 75/90
Estos diámetros están más bien reservados para la natación a contracorriente.
¿A QUÉ PROFUNDIDAD DEBEN ESTAR ENTERRADAS LAS TUBERÍAS DE PISCINA?
Entierre sus tuberías de canalización de piscina lo suficientemente profundo para que estén a prueba de heladas.
Si no puede hacerlo, deberá obligatoriamente hacer un invernaje pasivo de la piscina. Todas las tuberías se vacían para evitar que el hielo haga estallar las canalizaciones.
Si su vaso está a una altitud:
- Inferior a 500 metros o en zonas templadas: una profundidad de 60 a 80 centímetros es suficiente.
- Entre 500 y 1 000 metros: 5 a 10 centímetros de profundidad adicional, por tramos de 100 metros.
- Superior a 1 000 metros: las tuberías están enterradas a más de 1, 20 metros.
Precauciones adicionales
- Es mejor evitar colocar las tuberías sobre un suelo inestable o de relleno. Estos soportes pueden moverse, asentarse. Podrían dañar las canalizaciones y provocar fugas.
- Para evitar que las tuberías se perforen, deben colocarse en el fondo de la zanja sobre un lecho de arena de 20 a 30 cm de espesor, o una base de hormigón (más costoso)
- Luego se cubren con una capa de 20/30 centímetros de arena.
- Para mayor seguridad, puede prever colocar una malla de advertencia (color azul del agua) sobre la última capa de arena. Muy útil si, en el futuro, tuviera que reparar la canalización.
- Si teme un aplastamiento o perforación de las tuberías por un relleno afilado, puede ser prudente deslizar las canalizaciones horizontales en conductos de protección (conducto eléctrico de un diámetro de 90 mm, por ejemplo).

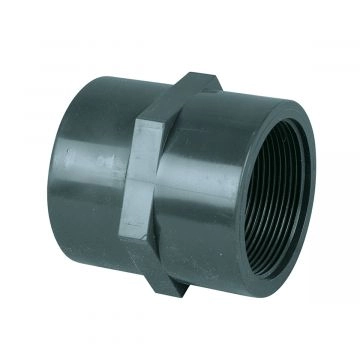

CORRESPONDENCIA DE DIMENSIONES COMUNES PARA LAS CONEXIONES
| Fontanería |
12/17 |
15/21 |
20/27 |
26/34 |
33/42 |
40/49 |
50/60 |
66/76 |
| Dim. inglesa |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
| Diámetro |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
75 |
| Ø nom. o int. |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
